方形煤場固定式射霧器設計招標方案
1 固定式射霧器
1.1 簡介及技術要求
（1）室內安裝；
（2）環境潮濕，粉塵含量高；
（3）必須滿足在大氣溫度-25.7℃～+38.2℃，全年平均相對濕度58%的環境下進行操作要求；
（4）廠區能源介質技術參數
供電：低壓電源 交流380V±10%、50Hz；交流220V±10%、50Hz ；10kV，50Hz。
（5）處理的物料：煤粉；散密度：800kg/m3;水分：10%-14%；物料粒度：0~80mm；物料溫度：常溫；
（6）現場條件
煤坑大棚長187米，凈寬56米，高度20m；
1.2 詢價范圍
1.2.1遠程射霧器的主要性能參數
|
序號 |
參數項目 |
參數指標 |
|
1 |
最大射程 |
60 |
|
2 |
總功率（KW） |
30 |
|
3 |
供電電源 |
AC380V、50Hz、三相四線 |
|
4 |
耗水量（m3/h） |
8 |
|
5 |
水霧顆粒直徑（μm） |
≤150 |
|
6 |
旋轉角度（可調） |
±160° |
|
7 |
俯仰角度(可調） |
-10°～45° |
|
8 |
控制方式 |
遙控/就地/手動 |
|
9 |
防護等級 |
IP55 |
|
10 |
使用環境溫度（℃） |
-20～50 |
|
11 |
水管接口形式及口徑 |
DN32扳扣式快速接頭(公）+消防變徑接頭DN80（母） |
|
12 |
自重 |
1200 |
|
13 |
一體式外形尺寸 （LxBxH， mm） |
L2400×B1700×H2000 |
1.2.2主要技術要求
（1）風機、水泵、旋轉及俯仰機構均為電機驅動，具備就地手動及無線遙控（100米安全可視范圍內）控制功能，整個操作控制能實現現場（手動控制）與（遙控/遠程）控制操作，單臺設備或多臺設備均可實現操作簡便、安全、可靠等性能。
（2）遠程射霧器具有手動泄水功能，當裝置停止工作時，可按控制按鍵將管道內的水自動排凈。
（3）遠程射霧器應配置風機及安全防護裝置，風機的葉片必須為耐腐蝕的鋁合金制作，不得使用強度較小易損耗的高強塑料制作，且出廠前必須經過動平衡測試，并提供檢測報告。
（4）遠程射霧器零部件應滿足長時間惡劣環境連續運轉需求，設備應配置水加壓泵，水加壓泵必須為離心式水泵，不得使用容積泵。
（5）遠程射霧器要求風筒支撐架及固定底座的連接，應使用強度較大的回轉支承結構，不得使用強度較小易損耗的軸承、銅合金或高分子塑料。
（6）遠程射霧器要求俯仰機構為液壓驅動，以滿足風機在工作狀態下實現-10º～+45º范圍內上下移動要求。
（7）遠程射霧器噴嘴應采用304不銹鋼材質（整套噴嘴為耐腐蝕不銹鋼棒材加工而成，不得全部或局部采用鑄造品或銅制品）。噴嘴應具有自我清洗功能。
（8）設備風筒水管線和固定底座的水管線連接件必須為旋轉接頭，防止軟管連接處，因長時間連續旋轉而損壞。
（9）非特殊部件的螺栓及所有水管路耐酸、耐堿、耐腐蝕，材質為不銹鋼304，特殊部件的螺栓采用高強度螺栓。
（10）設備應預留動力電纜、控制電纜及水管線接口，其中動力電纜、控制電纜應配置重載連接器防水接頭，接頭防護等級為IP66或以上；水管線應配置快速接頭、進水口閥門、出水口閥門、溢流口、排氣口、排泄口閥門、防塵進氣口、水過濾器、輸送管道系統等。
（11）設備應配置不銹鋼304水過濾裝置，過濾精度18-30目且拆裝容易并能夠適用招標方水質且不堵塞噴頭。
（12）所有的材料及零部件（或元器件）應符合有關規范的要求，且應是新型的和優質的，并能滿足當?shù)丨h(huán)境的要求。要求風筒板厚≥3mm，其它材料板厚≥2mm。
（13）在每臺固定式遠程射霧器設置1個控制箱，應具有防塵、防濺性能，防護等級為IP65。采用304不銹鋼材質，雙層門，可實現就地手動、遙控控制。
（14）所有電氣設備都應具有防塵、防水及防鹽霧的外殼，本工程環境存在濕氣、煤塵，可按照IEC大氣污穢水平暫行標準中“嚴重污穢”水平［IEC頒布的71－2（1976）——絕緣配合第二部分應用導則］。電氣設備的防護等級要求如下：
（15）室外接電箱、控制箱、控制柜 IP65或以上
（16）遠程射霧器運行噪音要求滿足《工業企業設計衛生標準》（按相關標準檢測），并符合國家環保標準。
（17）遙控器：用于射霧器現場遙控。遙控距離為50m
（18）遠程射霧器配套電機全部采用高效節能電機，絕緣等級:F，防護等級：IP65。
1.2.3主要配套件表
|
序號 |
配套件名稱 |
可選制造廠商 |
備注 |
|
1 |
風機電機 |
西門子貝得、ABB |
|
|
2 |
高壓水泵 |
南方泵業、東方泵業 |
|
|
3 |
控制閥 |
上海滬工 |
|
|
4 |
PLC |
西門子、施耐德 |
|
|
5 |
電器件 |
施耐德、西門子 |
|
|
6 |
端子 |
菲尼克斯、魏德米勒 |
|
1.2.4設備供貨范圍
|
序號 |
設備名稱 |
規格型號 |
數量（臺） |
備注 |
|
1 |
遠程射霧器 |
射程60米 |
12 |
機電一體 |
單臺遠程射霧器供貨范圍包括遠程射霧器本體（含軸流射流風機、電動機、高壓水泵、水過濾器、控制電磁閥、高壓管道系統、旋轉機構、上下擺動機構、噴射造霧系統、架體、電氣控制箱）、遠程射霧器本體至現場取電的電纜、供水管道、保溫伴熱系統等。
注1：不含安裝、土建、運輸、技術服務等，僅提供成套設備含稅價格。
注2：如果以上詢價有缺失內容或錯誤，請補充、修改。

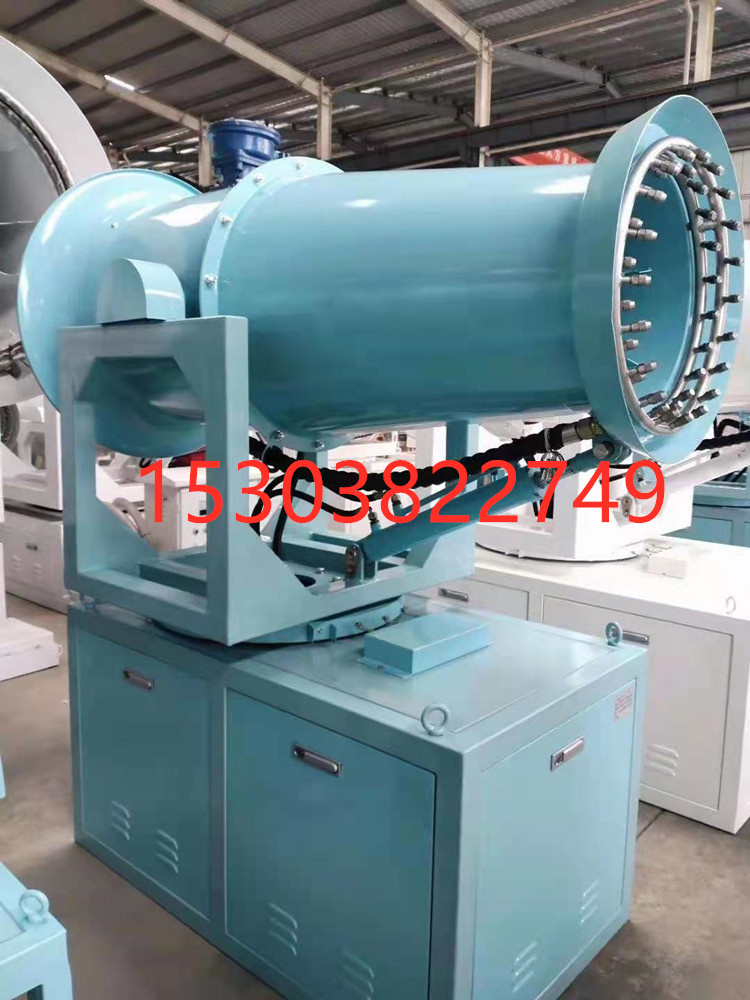

關于遠程射霧器的更多介紹，可以瀏覽網站：http://www.zhoududasha.com，或者聯系河南雙鑫霧炮機廠家尹經理：15303822749（微信同號）。
